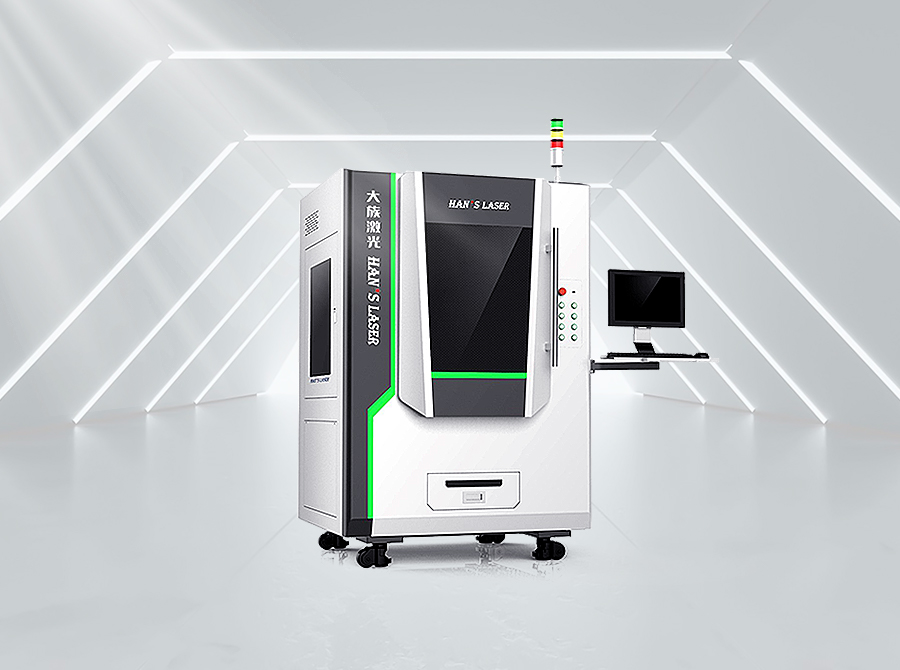

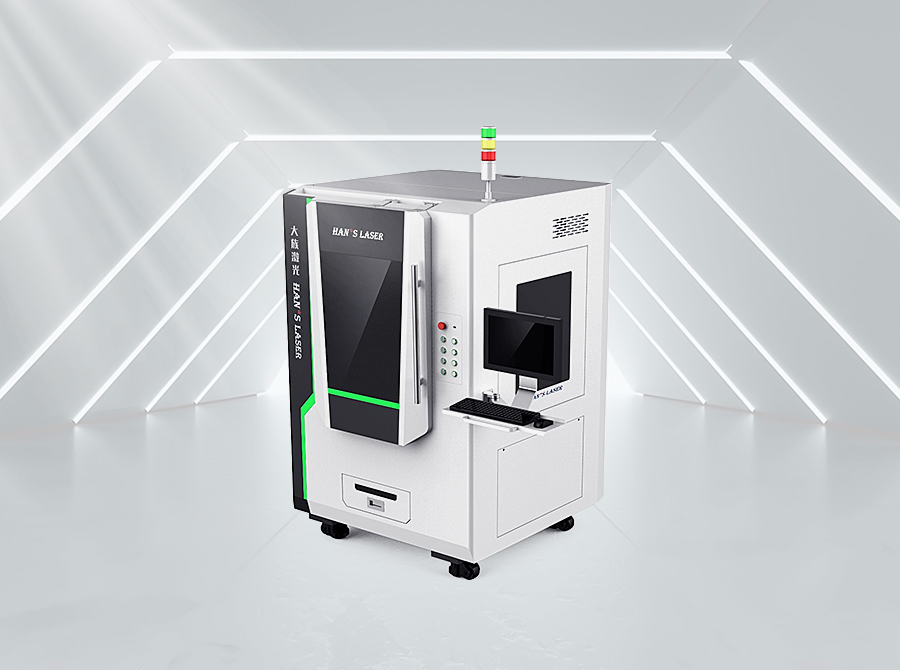

PL0520系列四軸圓管激光切割機
PL0520系列四軸圓管激光切割機

PL0520系列四軸圓管激光切割機

產品特點 1、天然大理石/鑄鐵/鋼架機座；
2、精密XYZ+旋轉軸平臺（直線電機/絲桿/DD馬達）；
3、配IPG或其他頂級品牌光纖激光器；
4、配精細圓管切割頭（可選配隨動組件、CCD）；
5、適合切割中小尺寸及微型精密管（圓管、扁管等）。

產品應用

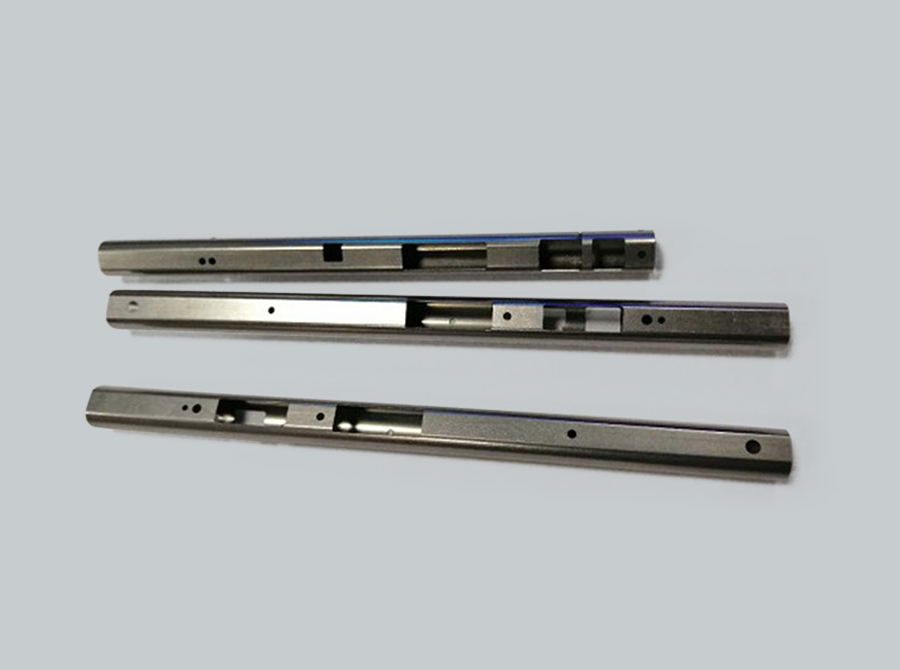

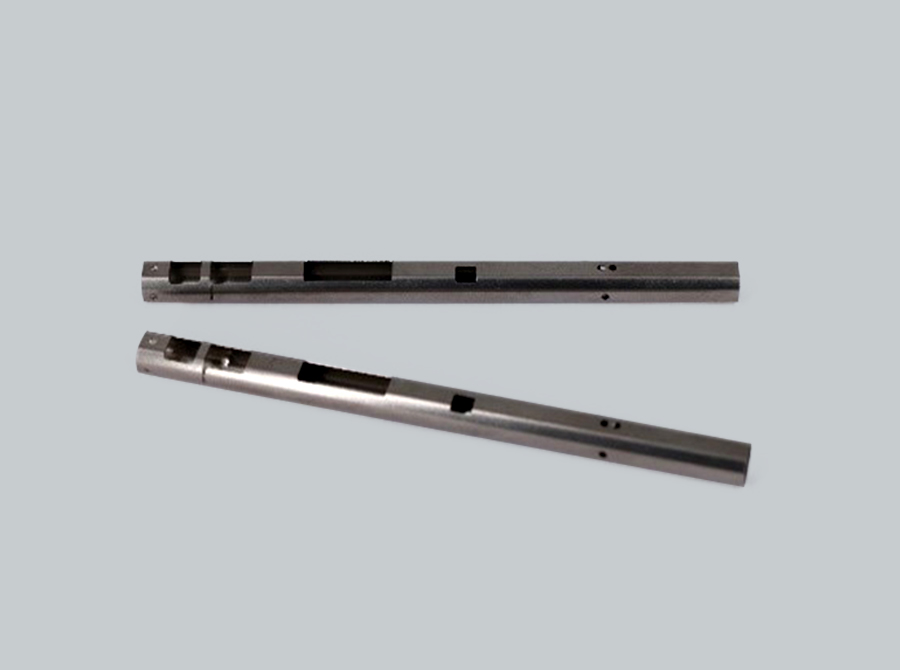

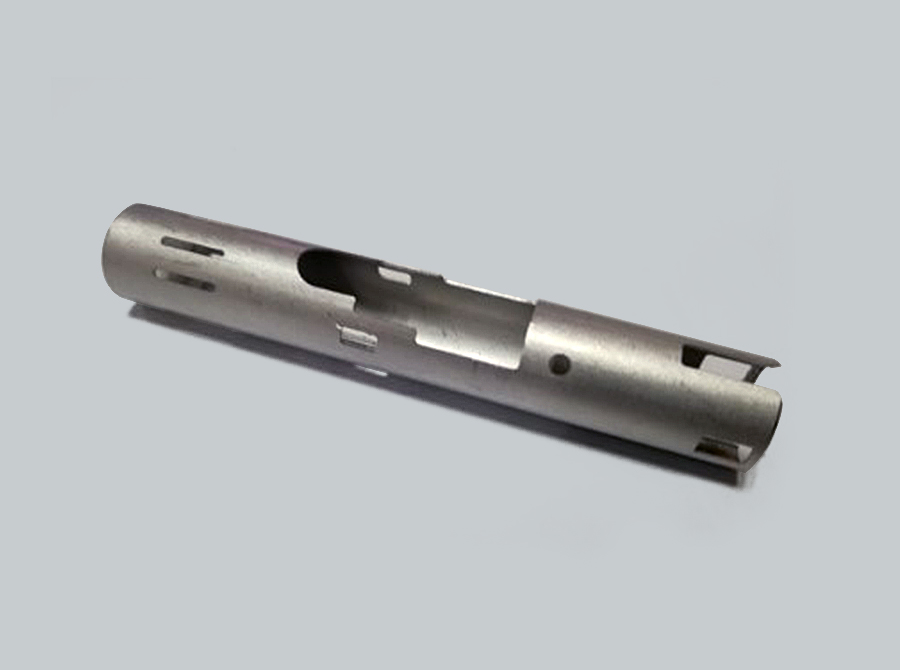

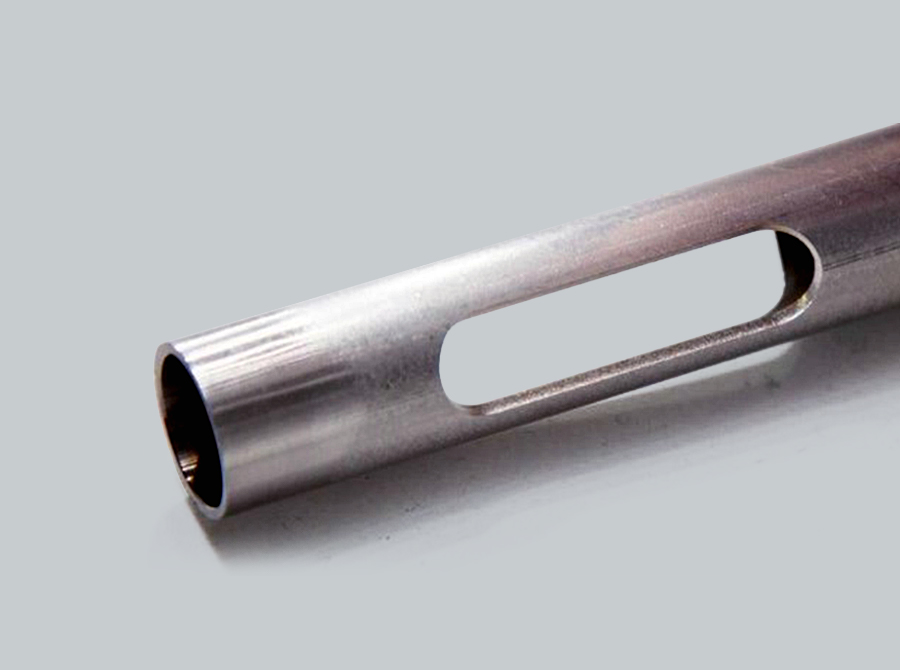

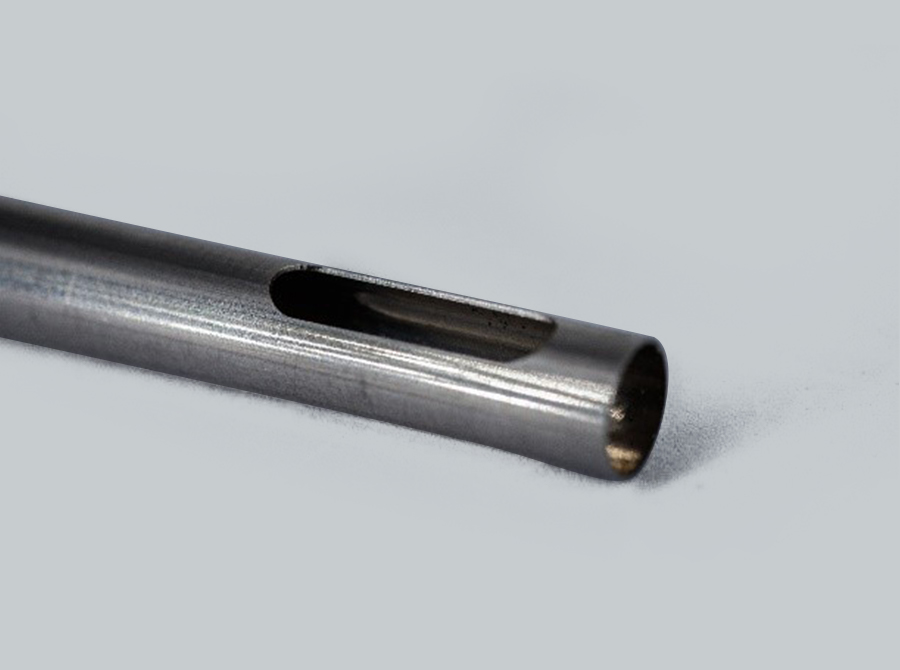

1、應用于不銹鋼圓管，普通碳鋼管，硅鋼管，錳鋼管，鋁管，鎳合金管，黃銅管，陶瓷管的精密微加工；

2、應用于3C行業產品：小型金屬陶瓷薄殼圓管結構件,尤其適合數碼產品殼體切割，如電容筆外殼切割；

3、應用于其它行業金屬及合金薄鋼管的3D精密加工。


  • 大族激光官網
  • 大族激光官網
  • 大族激光官網
  • 大族激光官網
  • 大族激光官網
展開更多 +

產品參數


項目

參數

行程

X軸

200

Y軸

50

Z軸

100

送料軸

400

旋轉軸旋轉角度（°）

360

速度

X/Y軸最大空程速度（mm/s）

500

Z軸最大空程速度（mm/s）

200

精度

X/Y軸定位精度

±0.005

X/Y軸重復定位精度

±0.002

Z軸定位精度

±0.02

Z軸重復定位精度

±0.01

送料軸重復定位精度

±0.002

旋轉軸重復定位精度（°）

±5arcsec

激光器類型

Fiber Laser

激光器功率（W）

Fiber Laser

150~3000

主機外形尺寸（Lmm×W mm×H mm）

1500*1500*1800

機器凈重

約1800

使用環境

電網需求（波動＜±5%）

單相220V   50Hz 50A

（可選3相380V）

整機功率(KW)

3~10

相對濕度

45%~75%

環境溫度

10℃~30℃

氣源需求（潔凈干燥）

1.0~2   .5MPa
