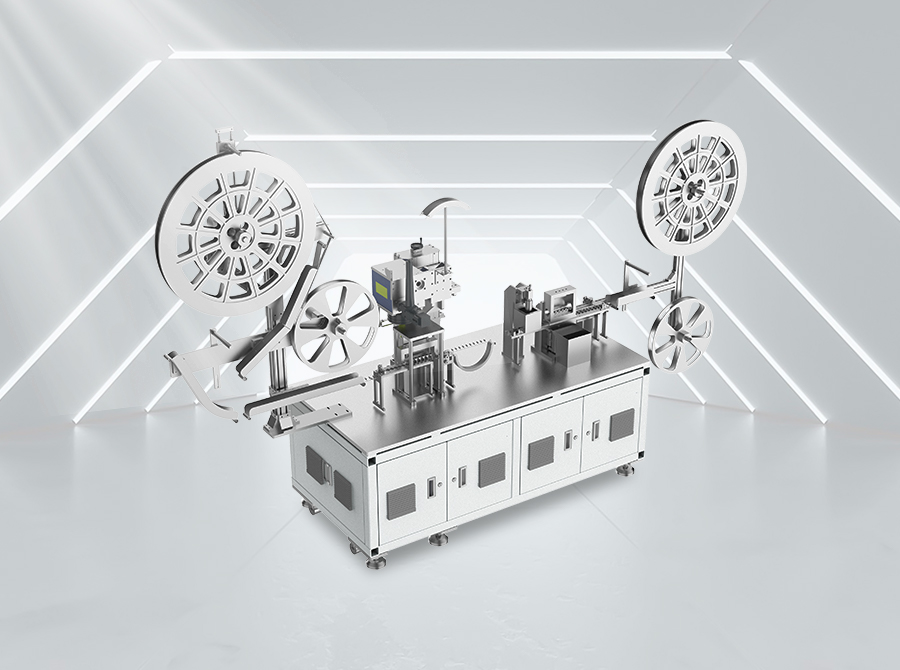

連接器料帶焊接檢測自動化系統

連接器料帶焊接檢測自動化系統

產品特點 1.夾具定位準確
2.設備尺寸緊湊，尺寸小
3.適用產品范圍廣
4.易維護，效率高

產品應用

【應用領域】

主要應用于消費電子行業：料帶端子、接插件、對插頭等。


產品參數

系統組成：

         本系統由激光器、焊接工作臺（送料組件、焊接定位組件、檢測組件、 NG剔除組件、 收料組件）等組成，采用自動送料來實現對料帶類產品的焊接，焊接強度可靠，焊縫美觀。


工作流程：

自動送料→自動壓緊焊接→自動視覺檢測→自動NG剔除→自動隔離收料。



性能指標和技術參數

系統名稱

連接器自動焊接系統

激光器

SFP150

控制方式

工業PLC+控制卡

驅動方式

伺服電機+滾珠絲桿+氣缸

平臺行程

200mm

軸重復定位精度

±0.02mm

自動化程度

自動上下料，自動焊接

工作臺重量

400kg

電力需求

AC220V±5%/50Hz/30A

額定功率

5kw

外形尺寸（長x寬x高）

1800mm（不含料卷）*800mm*2200mm
