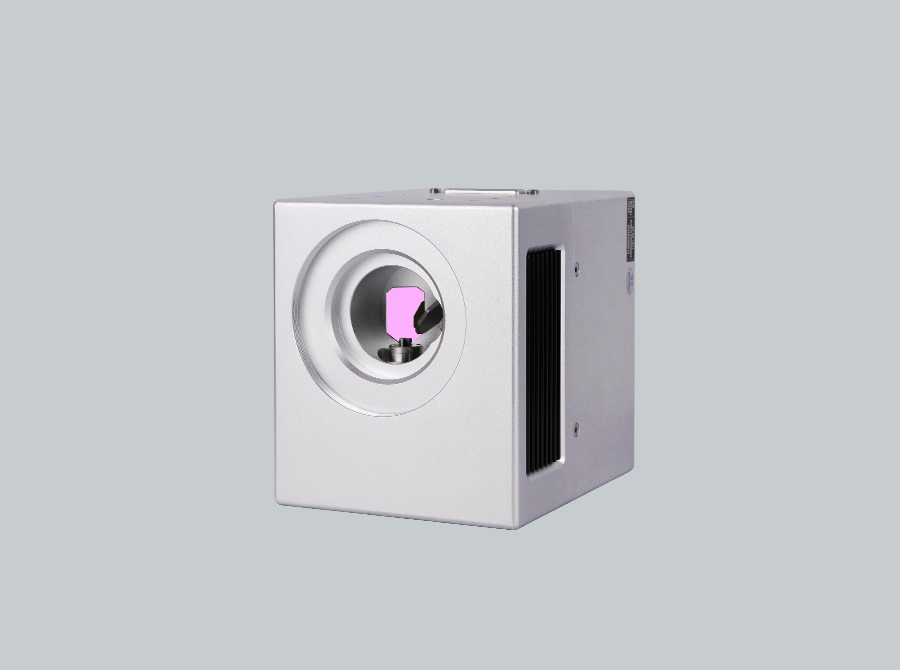

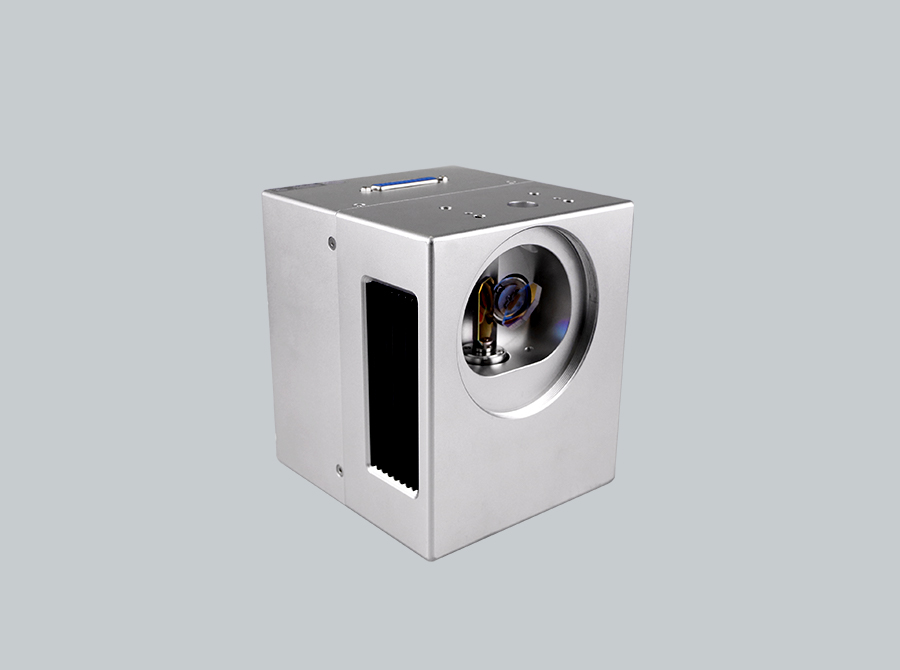

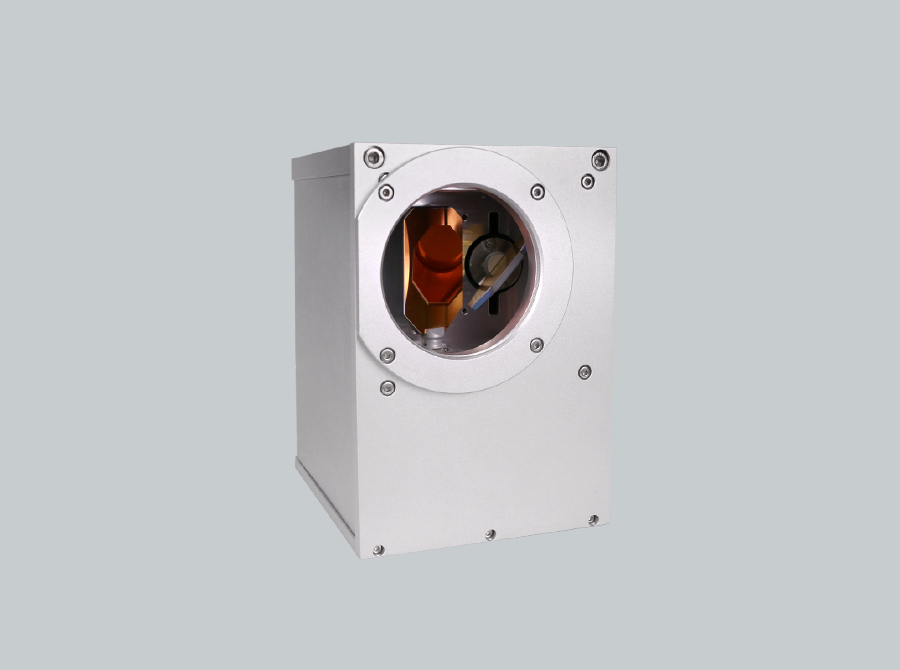

光電振鏡方頭
光電振鏡方頭
光電振鏡方頭

光電振鏡方頭

產品特點 1.配置豐富，7-50mm孔徑可選，各種鍍膜可選；
2.優選振鏡鏡片，鍍膜多樣，平整度好，損傷閾值高；
3.優秀光電編碼器性能，線性度高，漂移低；
4.豐富的驅動板調試經驗，一致性高，性能穩定；
5.嚴苛的出廠檢測標準，故障率低。

產品應用

Ultrascan I模擬振鏡產品型號覆蓋全面，適合對性價比要求高或替代進口同類產品的客戶。如高精度打標，精密切割，精密微加工等應用。

Ultrascan II模擬振鏡產品型號覆蓋全面，適合于對速度要求高的客戶。如高速飛行打標，精密打標，精密微加工，SLA，極耳切割，激光清洗等應用。

產品參數

UltraScan10

精密打標

Precision   marking

飛行打標Marking-on-the-fly

FPC   及SLA 應用FPC and SLA applications

入口光斑Input Beam Aperture (mm)

10

10

10

光柱位移Beam Displacement (mm)

12.54

12.54

12.54

跟隨誤差Tracking Error (ms)

0.18

0.14

0.16

重復精度Repeatability (μrad)

＜2

＜3

＜2

零位漂移Offset Drift (μrad/K)

＜15

＜15

＜15

增益漂移Gain Drift (ppm/K)

＜80

＜80

＜80

8小時以上漂移Long-term   drift over 8 hours (mrad)

＜0.3

＜0.4

＜0.15

1%全行程1% of full scale   (ms)

0.40

0.30

0.35

10%全行程10% of full   scale (ms)

1.20

1.00

1.10

定位速度Positioning Speed (m/s)

10.0

20.0

15.0

掃描角度Typical Scan Angle (°)

±12.5

±12.5

±12.5

增益誤差Gain Error (mrad)

<5

<5

<5

零位誤差Zero Offset (mrad)

<5

<5

<5

非線性度Nonlinearity (%)

<0.4

<0.4

<0.4

電源要求Power Requirements

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

數字接口Digital Interface

XY2-100

XY2-100

XY2-100

工作溫度Operation Temperature (℃)

25±10

25±10

25±10

重量Weight (kg)

1.9

1.9

1.9


UltraScan

UltraScan7

UltraScan14

UltraScan20

UltraScan30

UltraScan50

入口光斑Input Beam Aperture (mm)

7

14

20

30

50

光柱位移Beam Displacement (mm)

9.77

16.42

25.25

35.61

62.25

跟隨誤差Tracking Error (ms)

0.15

0.23

0.45

0.70

1

重復精度Repeatability (μrad)

＜2

＜2

＜2

＜2

＜2

零位漂移Offset Drift (μrad/K)

＜20

＜15

＜15

＜15

＜15

增益漂移Gain Drift (ppm/K)

＜100

＜80

＜80

＜80

＜80

8小時以上漂移Long-term   drift over 8 hours (mrad)

＜0.4

＜0.3

＜0.3

＜0.3

＜0.3

1%全行程1% of full scale   (ms)

0.22

0.65

0.80

1.20

1.5

10%全行程10% of full   scale (ms)

0.8

1.60

2.50

4.50

 6.5

定位速度Positioning Speed (m/s)

25

10.0

5.0

3.0

 1

掃描角度Typical Scan Angle (°)

±12.5

±12.5

±12.5

±12.5

±12.5

增益誤差Gain Error (mrad)

<5

<5

<5

<5

<5

零位誤差Zero Offset (mrad)

<5

<5

<5

<5

<5

非線性度Nonlinearity (%)

<0.4

<0.4

<0.4

<0.4

<0.4

電源要求 Power Requirements

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

數字接口 Digital Interface

XY2-100

XY2-100

XY2-100

XY2-100

XY2-100

工作溫度Operation Temperature (℃)

25±10

25±10

25±10

25±10

25±10

重量Weight (kg)

1.6

2.3

5.0

5.2

 8.8


UltraScan II

UltraScan   II 10

UltraScan   II 14

UltraScan II 20

UltraScan   II 30

入口光斑Input Beam Aperture (mm)

10

14

20

30

光柱位移Beam Displacement (mm)

12.54

16.42

25.25

35.53

跟隨誤差Tracking Error (ms)

0.12

0.15

0.35

0.6

重復精度Repeatability (μrad)

＜2

＜2

＜2

＜2

零位漂移Offset Drift (μrad/K)

＜12

＜12

＜12

＜12

增益漂移Gain Drift (ppm/K)

＜50

＜50

＜50

＜50

8小時以上漂移Long-term   drift over 8 hours (mrad)

＜0.15

＜0.15

＜0.15

＜0.15

1%全行程1% of full scale   (ms)

0.30

0.35

0.70

1.10

10%全行程10% of full   scale (ms)

0.8

0.90

2.40

4.40

定位速度Positioning Speed (m/s)

18

14.0

6.0

4.0

掃描角度Typical Scan Angle (°)

±12.5

±12.5

±12.5

±12.5

增益誤差Gain Error (mrad)

<5

<5

<5

<5

零位誤差Zero Offset (mrad)

<5

<5

<5

<5

非線性度Nonlinearity (%)

<0.4

<0.4

<0.4

<0.4

電源要求 Power Requirements

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

±15VDC, ≥3A

數字接口 Digital Interface

XY2-100

XY2-100

XY2-100

XY2-100

工作溫度Operation Temperature (℃)

25±10

25±10

25±10

25±10

重量Weight (kg)

1.9

2.3

5.0

5.2
