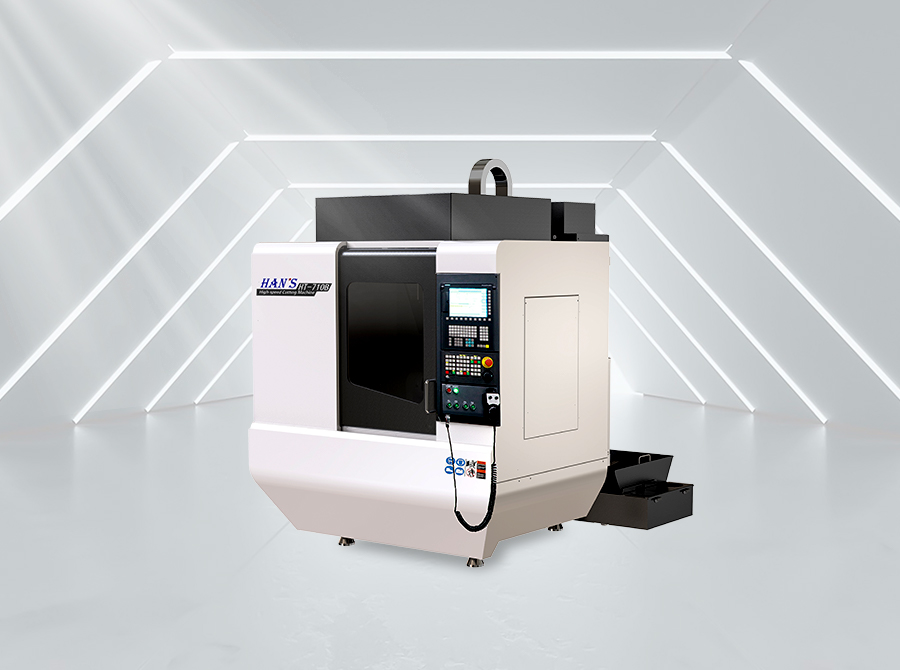

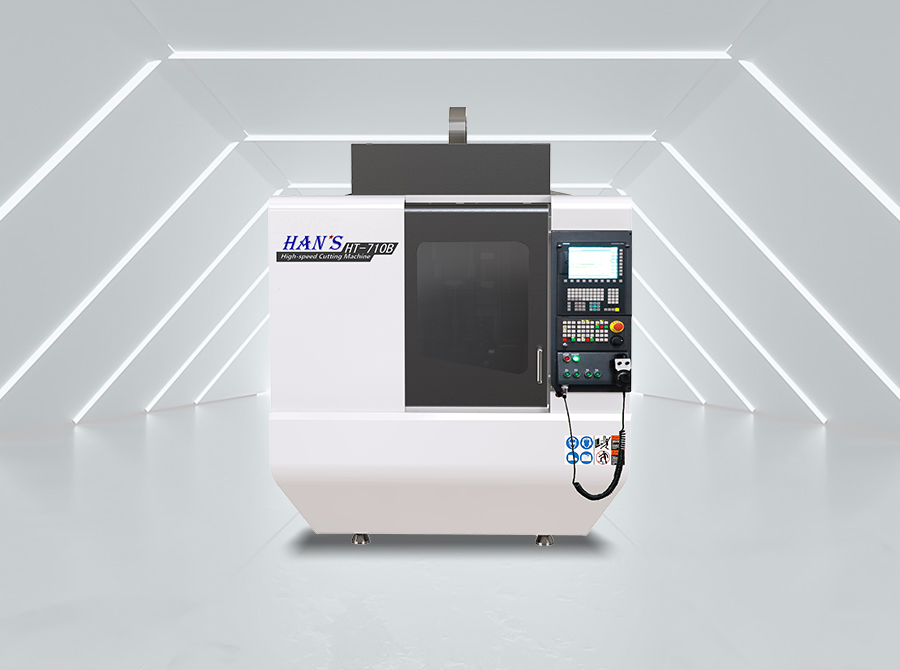

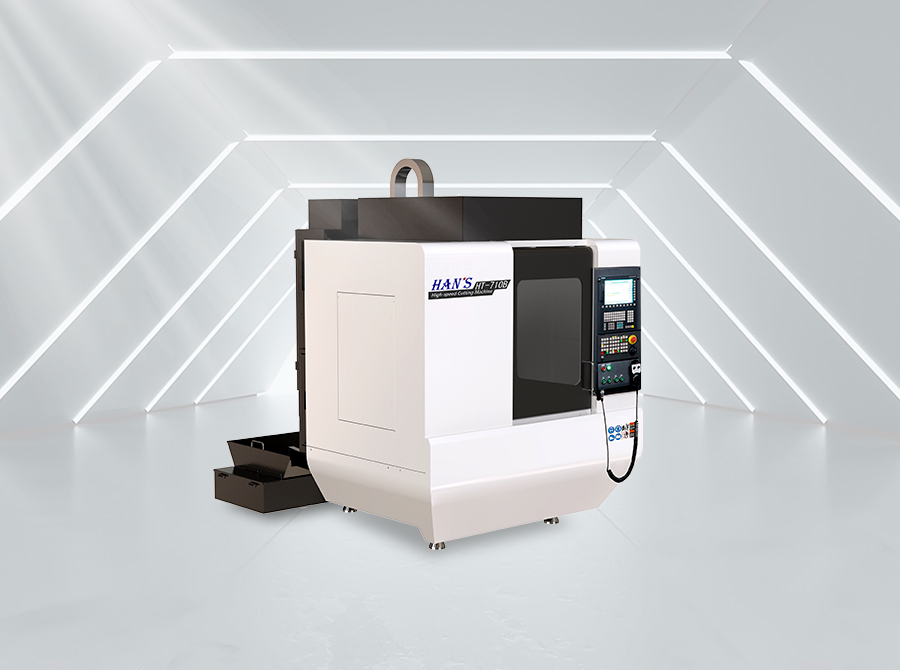

高速鉆攻中心HT710B
高速鉆攻中心HT710B
高速鉆攻中心HT710B

高速鉆攻中心HT710B

產品特點 1.21T圓盤式前置伺服刀庫,輕易滿足復雜零件多加工需求。
2. 強勁的BT30主軸，高效率攻牙，20000rpm轉數。
3. X/Y/Z軸導軌均采用滾珠線軌承載，高剛性，低摩擦，低噪音，抗震性強，輕量化設計，慣量低，提高更高響應。
4. 標配高速高精的西門子828D數控系統搭配高速伺服驅動器、配置靈活、擴展能力強。
5.高速伺服換刀，換刀路徑最佳優化選擇，縮短換刀時間，減少非加工時間。

產品應用

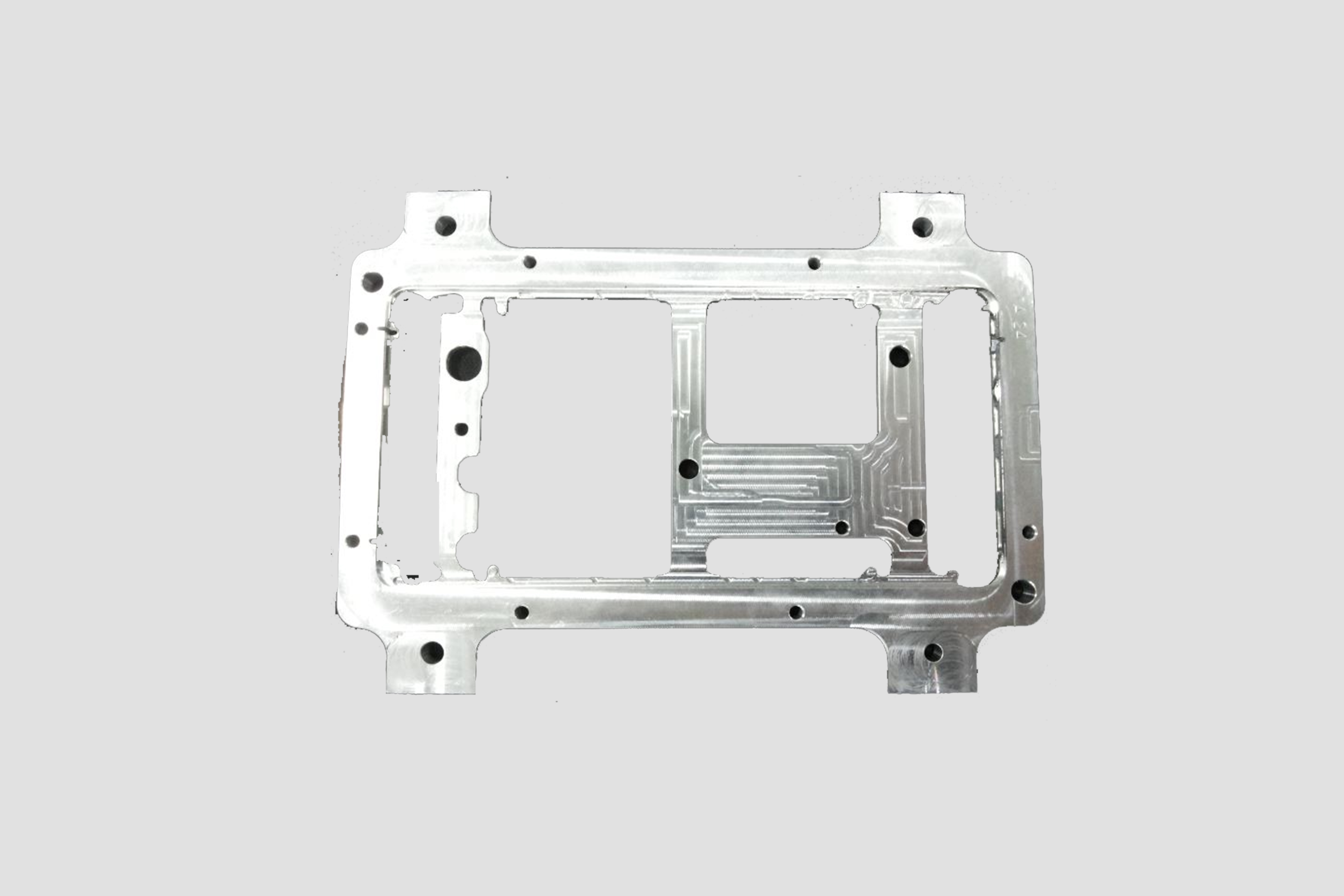

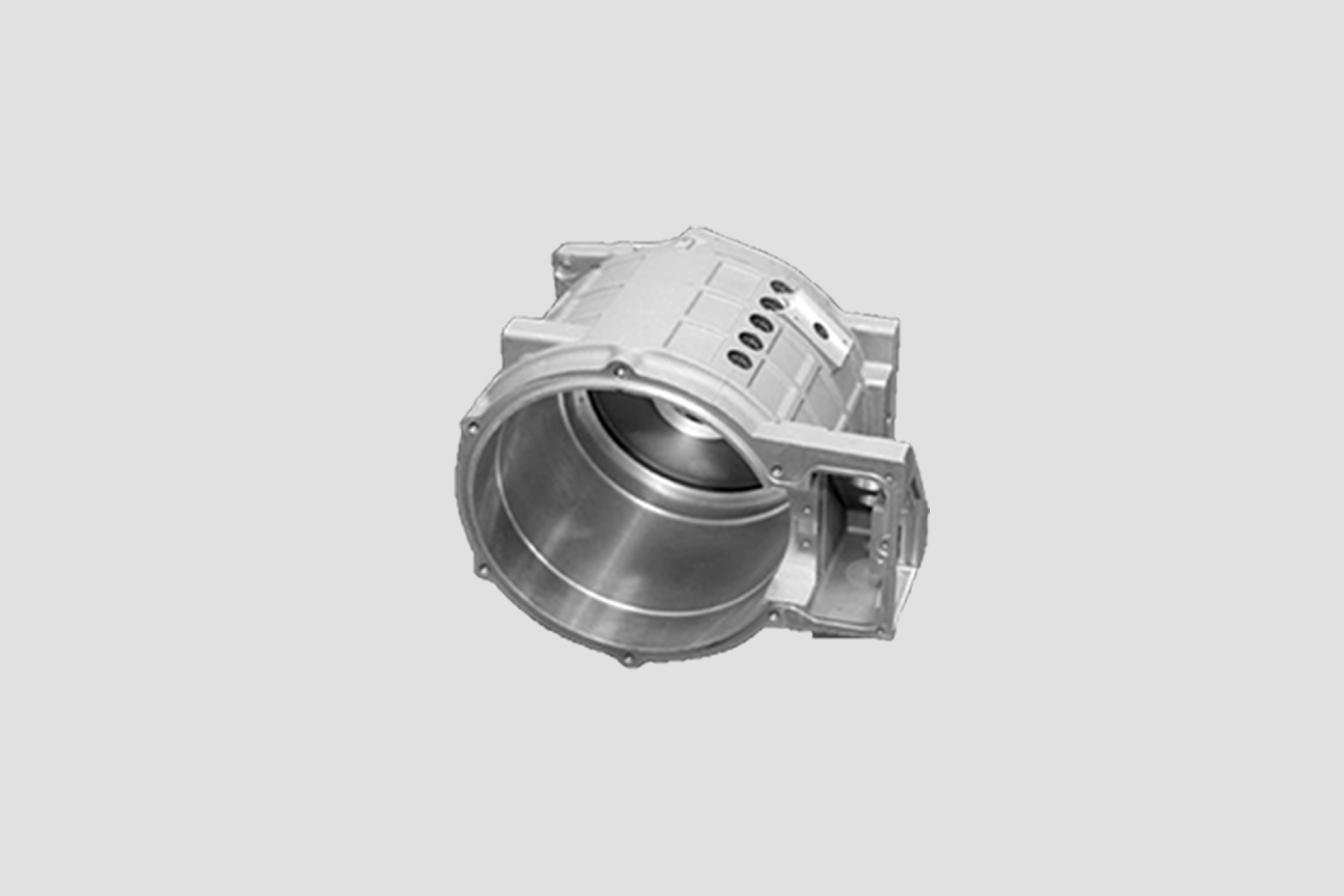

精密鉆銑加工、3C產業零部件加工、新能源汽車零部件加工、精密模具加工、醫療行業零件加工、其他精密零件加工。

  • 大族激光官網
  • 大族激光官網
  • 大族激光官網
展開更多 +

產品參數

項目


單位

HT710B

工作范圍

X/Y/Z軸行程

mm

710/400/320

主軸鼻端到工作臺距離（標準型）

mm

160-480

主軸鼻端到工作臺距離（加高型）

mm

360-680

工作臺

工作臺夾裝面積

mm

870*450

最大工作載量

kg

300

T槽尺寸

mm

3-14*125

主電機

最高轉速

rpm

20000

最大扭力

Nm

40

額定扭力

Nm

19

最大功率

kW

19

額定功率

kW

4.8

換刀系統

刀具型式


BT30(BBT30*)

刀庫數量（*號為可選配）

Pockets

21(30*)

刀庫形式


前置伺服刀庫

最大刀具直徑

mm

100/140

最大刀具長度

mm

200

最大刀具重量

Kg

3

進給

切削速度(X/Y/Z)

m/min

30/30/30

快速移動速度(X/Y/Z)

m/min

48/48/48

定位精度(X/Y/Z)

mm

0.005

重復定位速度(X/Y/Z)

mm

0.003

機械參數

機械尺寸（含水箱）

mm

1870*2400*2200

設備重量

kg

2900
